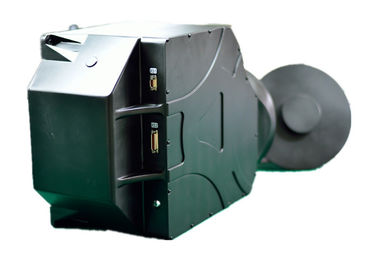

La caméra infrarouge refroidie de formation d'images thermiques de long terme de HgCdTe FPA grande protègent contre les intempéries

La caméra infrarouge refroidie de formation d'images thermiques de long terme de HgCdTe FPA grande protègent contre les intempéries

    • Cooled HgCdTe FPA Long Range Infrared Thermal Imaging Camera Great Weatherproof
    • Cooled HgCdTe FPA Long Range Infrared Thermal Imaging Camera Great Weatherproof
    • Cooled HgCdTe FPA Long Range Infrared Thermal Imaging Camera Great Weatherproof
  • Cooled HgCdTe FPA Long Range Infrared Thermal Imaging Camera Great Weatherproof

    Détails sur le produit:

    Lieu d'origine: La Chine
    Nom de marque: JOHO
    Certification: ISO9001:2000
    Numéro de modèle: jh640-800

    Conditions de paiement et expédition:

    Quantité de commande min: 1 jeu
    Prix: negotiation
    Détails d'emballage: Caisse standard de dispositif de protection
    Délai de livraison: 2months après paiement reçu
    Conditions de paiement: T / T, L / C
    Capacité d'approvisionnement: 50sets/year
    Contactez maintenant
    Description de produit détaillée
    Technologie: infrarouge Style: Caméra d'imagerie thermique
    Type: Appareil-photo continu de l'ordre technique IR de bourdonnement Longueur de foyer: bourdonnement continu de 800~80mm
    la norme: GJB D'entité: Imperméabilisez/protégez contre les intempéries
    Distance efficace: 30km (cible : véhicule de 2.3m x de 2.3m) Applications: Navigation, surveillance, délivrance

    Caméra infrarouge refroidie par JH640-800 de formation d'images thermiques de long terme de HgCdTe FPA



    1,1 système d'optique

    La caméra thermique utilisent le système optique de bourdonnement continu de la mi-vague (3.7μm~4.8μm) qui est complètement structure transmissive se compose du groupe fixe avant de lentilles, du groupe de zooms, des lentilles groupe de compensation, des lentilles fixes par dos groupe, du groupe de lentilles de réflecteur et de relais. Le diagramme de système d'optique se rapporte au schéma 1.

    La caméra infrarouge refroidie de formation d'images thermiques de long terme de HgCdTe FPA grande protègent contre les intempéries

    Diagramme de système optique de bourdonnement continu du schéma 1

    Le groupe de zooms et le groupe de lentilles de compensation adoptent 2 morceaux de séparer la lentille. Afin d'assurer la qualité claire et stable d'image, quand les zooms se déplacent le long de la direction d'axe, les lentilles de compensation se déplacent avec eux synchroniquement pour faire la compensation en temps réel. La double conception d'entraînement de moteur pour le groupe de lentilles de bourdonnement et de compensation peut diminuer le volume et ramener le poids, en même temps, utilisant des réflecteurs au chemin léger réfléchi peut également diminuer le volume plus loin. Les lentilles de relais font l'élève d'entrée situé dans le central du système, chaque puissance focale de lentille et le calibre sont uniformité pour réaliser l'efficacité de bouclier refroidie par 100%.

    1,2 détecteur

    La caméra thermique de surveillance du long terme JH640-800 choisit le troisième génération importé du détecteur refroidi de rangée de plan focal de regarder, c'est fixement le détecteur le plus largement appliqué de la performance la plus mûre et la plus haute. Le plan focal est fait de matériel de HgCdTe avec la réponse infrarouge de la mi-vague (3.7μm~4.8μm). Les portées de detectivity (D*). Avec des avantages de bonne représentation dans la région spectrale efficace et la large gamme de température de fonctionnement, ce détecteur se sont largement appliqués à la détection, à la surveillance, à la surveillance, à l'avertissement, à la recherche de cible et au cheminement infrarouges sur les avions, le navire, le véhicule et d'autres transporteurs.

    Le refroidissement de détecteur adopte le refroidisseur de cycle de Stirling d'integra qui utilisent le principe isentropique grisouteux d'expansion avec des caractères de multifonctionnel et de longue vie. Ce genre de refroidisseur ont beaucoup d'avantages, tels que la structure compacte, petit volume, poids léger, température ambiante refroidie large, heure de départ de short, rendement élevé, longue durée, facile à commander, long temps de travail continu et ainsi de suite.

    1,3 circuit de traitement des signaux

    1.3.1 principe

    Si comparé les rangées infrarouges de plan focal aux yeux de la caméra thermique infrarouge, carte à traitement d'images est son cerveau. La fonction principale du circuit (SPC) de traitement des signaux est des défauts visés par analyse en temps réel complète d'image infrarouge de signal. Sur la base de la stabilité de température de FPA, le SPC réalisent des fonctions de génération de signaux d'entraînement, compositing visuel standard, communications avec le PC, communication homme-machine etc. Le principe de base de la carte de traitement des signaux se rapporte au schéma 2.

    La caméra infrarouge refroidie de formation d'images thermiques de long terme de HgCdTe FPA grande protègent contre les intempéries



    Caractéristiques :



    DÉTECTEUR

    Détecteur

    HgCdTe refroidi FPA

    Pixel

    Un mode : 640X512

    Mode de B : 320x256

    Domaine spectral

    Un mode : 3.7μm~4.8μm

    Mode de B : 3.7μm~4.8μm/7.7μm~11.0μm

    NETD

    ≤25mK (à 25℃)

    Température de fonctionnement de FPA

    90K~120K

    Type de refroidissement

    Refroidissement de cycle de Stirling

    Refroidissement

    ≤6min à 25ºC

    OPTIQUE

    Longueur focale

    80~800mm (bourdonnement continu) F# : 4

    Champ de vision

    6.87°×5.50°~0.69°×0.55° (H X V)

    AFFICHAGE D'IMAGE

    Sortie vidéo

    Vidéo analogue : Pal standard

    Fréquence de cadre : 25Hz

    Vidéo de Digital : 14bits LVDS

    Éclat et contraste

    L'automobile/manuel s'ajustent

    Polarité

    BH&WH

    INTERFACE DE COMMUNICATION

    Commandement et contrôle

     RS232

    ALIMENTATION D'ÉNERGIE

    Alimentation d'énergie

    24VDC/1.5A

    Grand choix d'approvisionnement

    18V~36V

    Puissance

    ≤25w

    AMBIANT

    Température de fonctionnement

    -40ºC~+60ºC

    Température de stockage

    -50ºC~+70ºC

    Preuve de &Shock de vibration

    GJB150.16-86 /MIL-STD-810F-514.5

     Essai de température élevée et basse

    GJB 150.3-86/MIL-STD-810F-514.5

    PHYSIQUE

    Poids

    ≤20kg

    Taille

    460mm x 230mm x 325mm (LxWxH)

    Couleur

    Noir d'oxyde

    GAMME DE DÉTECTION

    Chaîne de détection

    30km (cible : véhicule de 2.3m x de 2.3m)

    La caméra infrarouge refroidie de formation d'images thermiques de long terme de HgCdTe FPA grande protègent contre les intempéries

    La caméra infrarouge refroidie de formation d'images thermiques de long terme de HgCdTe FPA grande protègent contre les intempéries

    La caméra infrarouge refroidie de formation d'images thermiques de long terme de HgCdTe FPA grande protègent contre les intempéries
