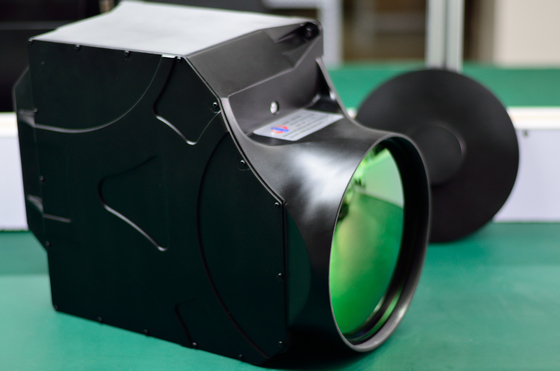

Zoom continu 800 ~ 80 mmCaméra d'imagerie thermique infrarouge refroidie

1.1Système optique

La caméra thermique utilise un système optique à zoom continu à ondes moyennes (3,7 μm ~ 4,8 μm) qui est une structure entièrement transmissive composée d'un groupe de lentilles fixes avant, d'un groupe de lentilles zoom, d'un groupe de lentilles de compensation, d'un groupe de lentilles fixes arrière, d'un groupe de lentilles réflecteurs et relais.Le schéma du système optique fait référence à la figure 1.

Figure 1 Schéma du système optique à zoom continu

Le groupe d'objectifs zoom et le groupe d'objectifs de compensation adoptent 2 lentilles de séparation.Afin d'assurer une qualité d'image claire et stable, lorsque les objectifs zoom se déplacent le long de la direction de l'axe, les objectifs de compensation se déplacent avec eux de manière synchrone pour effectuer une compensation en temps réel.La conception à double moteur pour le zoom et le groupe d'objectifs de compensation peut diminuer le volume et réduire le poids, en même temps, l'utilisation de réflecteurs pour réfléchir le chemin de la lumière peut également réduire davantage le volume.Les lentilles relais font la pupille d'entrée située au centre du système, chaque puissance focale et calibre de lentille sont uniformes pour réaliser une efficacité de bouclier refroidi à 100%.

1.2Détecteur

La caméra thermique de surveillance longue portée JH640-800 choisit la troisième génération importée de détecteur à réseau plan focal refroidi, c'est le détecteur haute performance le plus mature et le plus largement appliqué.Le plan focal est constitué d'un matériau HgCdTe avec une réponse infrarouge à ondes moyennes (3,7 μm ~ 4,8 μm).Le détective (D*) atteint.Avec des avantages de bonnes performances dans la région spectrale efficace et une large plage de températures de fonctionnement, ce détecteur s'est largement appliqué à la détection infrarouge, à la surveillance, à la surveillance, à l'avertissement, à la recherche et au suivi de cibles sur les avions, navires, véhicules et autres transporteurs.

Le refroidissement du détecteur adopte un refroidisseur à cycle de Stirling integra qui utilise le principe d'expansion isentropique gazeux avec des caractères de multifonction et de longue durée de vie. Ce type de refroidisseur présente de nombreux avantages, tels qu'une structure compacte, un petit volume, un poids léger, une large plage de température refroidie, court temps de démarrage, haute efficacité, longue durée de vie, facile à contrôler, long temps de travail continu et ainsi de suite.

1.3Circuit de traitement du signal

1.3.1Principe

Si l'on compare les matrices de plan focal infrarouge aux yeux de la caméra thermique infrarouge, la carte de circuit imprimé de traitement d'image est son cerveau.La fonction principale du circuit de traitement du signal (SPC) est une analyse complète du signal en temps réel visant les défauts d'image infrarouge.Sur la base de la stabilité de la température du FPA, SPC réalise des fonctions de génération de signal de conduite, de composition vidéo standard, de communication avec PC, de communication homme-machine, etc. Le principe de base de la carte de circuit imprimé de traitement du signal fait référence à la figure 2.

Caractéristiques:
