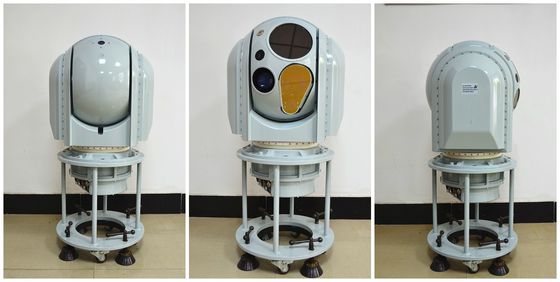

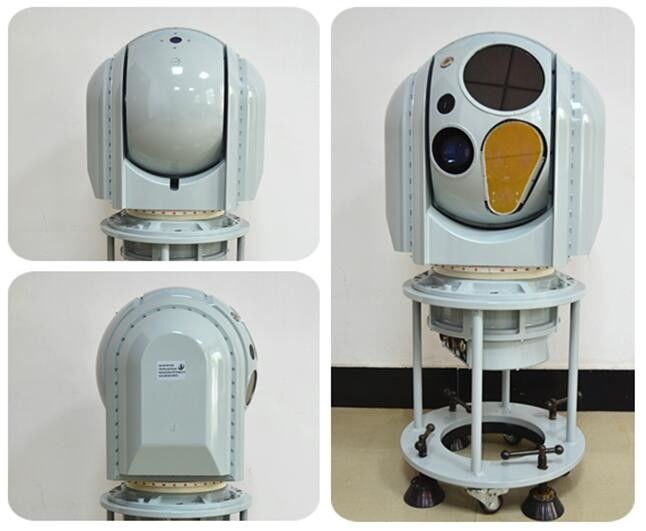

Système de caméra de suivi électro-optique infrarouge EO / IR multi-capteursJH602-300/75
Description :
Le système de caméra de suivi électro-optique infrarouge EO / IR multi-capteurs JH602-300/75 est équipé d'une caméra thermique MWIR refroidie haute performance, d'une caméra TV à zoom continu et d'un télémètre laser de 20 km, permettant de rechercher une cible de jour / nuit, ainsi que de viser, de reconnaître, de suivre, de cibler la télémétrie, en fournissant en temps réel des informations sur l'angle de la cible, la vitesse angulaire, VI (vidéo / image), etc. Il peut fonctionner indépendamment, et peut également recevoir des instructions d'asservissement de l'HÔTE, en travaillant avec divers systèmes de lancement pour attaquer des cibles maritimes et aériennes ; de plus, il peut également être utilisé comme navigation et surveillance auxiliaires de navire la nuit.
Applications :2. L'étalonnage de haute précision maintient les axes optiques des 3 capteurs parallèles
Caractéristiques :
1. Multi-capteurs IR + TV + LRF2. L'étalonnage de haute précision maintient les axes optiques des 3 capteurs parallèles
3. Utilisant une conception à 2 axes, la stabilisation gyroscopique de haute précision assure un suivi stabilisé
4. Composants de qualité militaire, capables de fonctionner dans un environnement sévère pendant une longue période
Spécifications :
CAMÉRA THERMIQUE
Détecteur
| FPA HgCdTe refroidi |
| Champ de vision |
320 * 256 (résolution plus élevée en option 640 * 512) |
| Bande spectrale |
3,7 μm ~ 4,8 μm |
| Champ de vision |
WFOV : 7,3 ° × 5,8 ° NFOV : 1,8 ° × 1,4 ° |
| TÉLÉMÈTRE LASER |
≤ 1 s |
| Zoom électronique |
2 × |
| CAMÉRA LUMIÈRE DU JOUR |
Détecteur |
| 752 * 582, CCD noir / blanc 1/3 " |
| Champ de vision |
Zoom continu de 18 ° * 13,5 ° ~ 1 ° * 0,75 ° |
| TÉLÉMÈTRE LASER |
Longueur d'onde |
| 1,06 μm |
| Portée |
300 m ~ 20 km (visibilité 23 km, cible 15 m * 10 m) |
| Précision de mesure |
≤ ± 5 m |
| SERVO |
Précision de stabilisation |
| ≤ 0,2 mrad (1 σ) |
| Plage de direction de la tourelle |
Azimut : ± 160 ° (0 ° est la direction de l'étrave) ; Inclinaison : -20 ° ~ + 75 ° |
| VITESSE ANGULAIRE MAXIMALE DE LA TOURELLE |
Azimut |
| ≥ 50 ° / s |
| Inclinaison |
CCIR PAL standard B / W |
| Format du signal vidéo |
CCIR PAL standard B / W |
| Communication |
RS422 / RS232 |
| ENVIRONNEMENTAL |
Plage de température de fonctionnement |
| -40 ℃ ~ + 50 ℃ |
| Plage de température de stockage |
-50 ℃ ~ + 70 ℃ |
| ALIMENTATION |
Alimentation |
| CC 24 V / 15 A, CC 28 V / 20 A |
| Consommation d'énergie |
CC24 / 96W (moy.) / 240W (Max.) |
| CC28V / 28W (moy.) / 70W (Max.) |
PHYSIQUE
Dimension de la tourelle
|
| ≤ Φ400 × 750 |
| Boîtier de commande |
500 mm X 230 mm X 87 mm |
| Poids de la tourelle |
≤ 120 kg (y compris la base mobile) ; |
| Poids du boîtier de commande |
≤ 5 kg |
