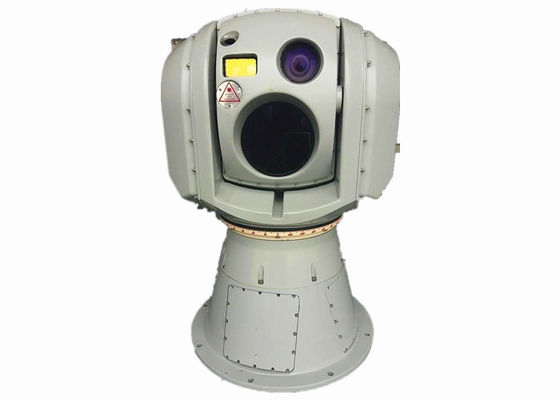

LWIR Vox non refroidi FPA multi - système d'optimisation infrarouge électro-optique de surveillance de long terme de capteur

LWIR Vox non refroidi FPA multi - système d'optimisation infrarouge électro-optique de surveillance de long terme de capteur

  • LWIR Vox non refroidi FPA multi - système d'optimisation infrarouge électro-optique de surveillance de long terme de capteur
  • LWIR Vox non refroidi FPA multi - système d'optimisation infrarouge électro-optique de surveillance de long terme de capteur
LWIR Vox non refroidi FPA multi - système d'optimisation infrarouge électro-optique de surveillance de long terme de capteur
Détails sur le produit:
Lieu d'origine: La Chine
Nom de marque: JOHO
Certification: ISO9001:2000, SGS
Numéro de modèle: JH640-100
Conditions de paiement et expédition:
Quantité de commande min: 1 jeu
Prix: negotiation
Détails d'emballage: Caisse adaptée aux besoins du client d'alliage d'aluminium avec des roues
Délai de livraison: 3months après paiement reçu
Conditions de paiement: T/T, L/C
Capacité d'approvisionnement: 50sets/year
Contact
Description de produit détaillée
technologie: Infrarouge Style: Casserole/inclinaison
Type: système de 2 capteurs Détecteur: LWIR Vox non refroidi FPA
Format de HDMI: PAL/NTSC Résolution horizontale: 640x512
Configuration: Caméra thermique de caméra et de lumière de jour Norme: GJB
Poids: Tourelle : cabine électronique de ≤70kg : boîte de contrôle de ≤8.2kg : ≤1.2kg Longueur d'onde: 1.06μm
Bande spectrale: 8μm~12μm Communication: RS232
Alimentation d'énergie: C.C 24V/15A, DC28V/15A
Surligner:

électro système optique

,

Système de piste infrarouge

Pixel infrarouge électro-optique 640x512 de système de surveillance de long terme

Introduction

Le système de la piste JH640-100 EO/IR est un dispositif intégré qui compose l'unité optique, électrique, de machines, de contrôle et de traitement des signaux, utilisant le détecteur électro-optique en tant que composant sensible, et le contrôle électromécanique pour stabiliser le vue-axe, réalisent ainsi la capture de cible, dépistant, fonction de viser et de stabilisation. La technologie suivante inclut la reconnaissance de cible et la technologie de poursuite automatique ; Ordre technique dépistant la servocommande ; application de technologie de contrôle ; le traitement des signaux de conception et de mécanisme sont critique pour déterminer des performances système de cheminement d'ordre technique. Récemment le système de piste avancé d'ordre technique est équipé des capteurs avec la vague et le type différents comme le localisateur de TV, d'IR, de LRF, d'IR, et la conception dont devrait considérer les facteurs suivants : distance d'opération, environnement, caractéristiques de cible, ouverture d'optique et longueur focale, exactitude de stabilisation, poids et volume.

Caractéristiques

  • Système optique intégré de haute précision avec trois capteurs d'IR, de caméra de lumière de jour, LRF, collant avec le système de contrôle de bourdonnement intelligent, pour fournir des images claires et pour stabiliser l'axe optique
  • Haut processeur intégré incorporé de FPGA avec le traitement rapide et l'algorithme intelligent pour réaliser le cheminement en temps réel ; cheminement de l'algorithme fournissant le cheminement relatif et de l'algorithme de cheminement centroïde pour les options du client selon les caractéristiques de cible sous différents champs afin de réaliser le cheminement de haute qualité

  • Plate-forme stabilisée biaxiale combinant avec le système de compas gyroscopique et de servocommande de haute précision pour fournir la représentation de cheminement de bonne stabilité du système et de haute précision

  • Conception entièrement scellée intégrée qualifiée militaire

  • Composants militaires avec la fiabilité élevée et la longue vie sous l'environnement grave

Caractéristiques :

CAMÉRA THERMIQUE
Détecteur Microbolometer non refroidi de LWIR FPA
Pixel 640x512
Bande spectrale 8μm~12μm
Champ de vision 6.2° X 5.0° (bourdonnement électronique : 2×)
Longueur focale 100mm, F# : 1
CAMÉRA DE LUMIÈRE DE JOUR
Détecteur 752*582, 1/3" CCD blanc/noir
Champ de vision bourdonnement 2.1° continu de 55.8° X
Chaîne d'illumination 200Lx ~105Lx
TÉLÉMÈTRE DE LASER
Longueur d'onde 1.06μm
Rangement 300m~5km (visibilité cible de 10km, de 8m*2m)
Exactitude de mesure ± 5m de ≤
SERVO
Exactitude de stabilisation ≤ 0.2mrad (1σ)
Gamme de direction de tourelle Azimut : ± 180° (direction d'arc 0°is) ; Lancement : -20°~+75°
VITESSE MAXIMUM D'ANGLE DE TOURELLE
Azimut ≥50°/s
Lancement ≥50°/s
Format de signal vidéo CCIR pal B/W standard
Communication RS232
AMBIANT
Gamme de température de fonctionnement -40℃ | +60℃
Température ambiante de température de stockage -40℃ | +65℃
PUISSANCE
Alimentation d'énergie C.C 24V/15A, DC28V/15A
Puissance

DC24 : ≤350W

DC28V : ≤420W

EXAMEN MÉDICAL
Dimension (L×W×H)

Tourelle : Φ400×630mm

Armoire électronique : 159x346.8x185.5mm

Boîte de contrôle : 364×200.5×137.5mm

Poids

Tourelle : ≤70kg

Cabine électronique : ≤8.2kg

Boîte de contrôle : ≤1.2kg

LWIR Vox non refroidi FPA multi - système d'optimisation infrarouge électro-optique de surveillance de long terme de capteur 0

LWIR Vox non refroidi FPA multi - système d'optimisation infrarouge électro-optique de surveillance de long terme de capteur 1

LWIR Vox non refroidi FPA multi - système d'optimisation infrarouge électro-optique de surveillance de long terme de capteur 2
