Système de surveillance électro-optique embarqué de haute précision sur 2 axes EOSS

2 axes Haute précision Système de surveillance électro-optique embarqué (EOSS)

1.1 Présentation de la production

JH602-28015Le système de surveillance électro-optique embarqué est un système optique-mécanique-électro hautement intégré équipé d'une caméra de lumière du jour HD 1080p et d'une caméra thermique refroidie MWIR.La caméra est asservie à une plate-forme stabilisée à 2 axes et 2 cardan.Doté d'une conception compacte et modulaire, il est prévu pour les navires répondant aux exigences militaires et civiles telles que la recherche, l'observation, la reconnaissance et le suivi des cibles de surface de la mer, largement appliqué dans la marine, la police, la garde côtière et la marine, etc.

1.2 Caractéristiques principales

1. La stabilisation à 2 axes (azimut et élévation), le gyroscope de haute précision et le système de servocommande permettent une reconnaissance complète de la couverture.
2. Taille compacte, poids léger, forte adaptabilité, faible consommation d'énergie et haute rentabilité.
3. Fonction de suivi vidéo.Le suivi en temps réel, le suivi manuel/automatique et le verrouillage automatique sont disponibles.
4. La correction de haute précision garantit l'alignement de l'axe optique de l'IR et du CCD.
5. Gimbal est contrôlé par un logiciel convivial
6. Le mode de fonctionnement, l'angle d'azimut et les données d'angle d'élévation peuvent être affichés sur vidéo et retransmis.

1.3.1 Spécifications du système

1. Couverture en azimut : n×360° continu
2. Crique d'élévationplage : -20°~+75°(l'horizontale vaut 0°,révers le bas est moins.)
3. Précision de stabilisation : ≤ 0,5 mrad (1σ)
4. Précision angulaire : ±0,1°(1σ)
5. Format d'image de sortie : SDI

1.3.2 Caméra HD lumière du jour

1. CCD : SONY 1/2.8CMOS
2. Résolution : 1920×1080
3. Longueur focale : 4,3 mm ~ 129 mm (zoom optique 30 ×)
4. Champ de vision : 63,7°~2,3°
5. Objectif : HD 2,13 millions de pixels
6. Mise au point : automatique

1.3.3 Caméra thermique infrarouge

1. Détecteur : détecteur MWIR refroidi 640×512
2. Spectre : 3 μm ~ 5 μm
3. Taille de pixel : 15 μm × 15 μm
4. Distance focale : 30 mm ~ 300 mm

1.3.4 Module de suivi vidéo

1. Cible de recherche automatique/manuelle dans la zone spécifiée

Sélection cible : prise en charge du verrouillage automatique/manuel
Scène de suivi de cible :à l'air, à la mer (il est capable d'optimiser la cible sur la base de la vidéo/image fournie par l'utilisateur).
Cible de recapture intelligente après perte en peu de temps

1. Prend en charge la caméra FOV fixe ou FOV variable.En état de suivi, il continue de suivre la cible tout en changeant le FOV.
2. Paramètres:

• Contraste de suivi minimum : 10 %
• SNR minimal : 10 dB
• Taille cible minimale : 3 × 3 pixels
• Délai de sortie : <40 ms
• Précision de détection : ≤0,1°
• Temps de traitement :<100 ms
• Plage de détection : azimut ±60°, élévation ±45°

1. Entrée vidéo : vidéo numérique HD-SDI unidirectionnelle, vidéo analogique PAL unidirectionnelle
2. Sortie vidéo : vidéo numérique SDI unidirectionnelle
3. Communications : RS422 unidirectionnel
4. Tension de fonctionnement : DC5V

1.3.5 Paramètre environnemental

1. Température de fonctionnement : -20°C~+50°C
2. Température de stockage : -30°C~+60°C
3. Résistant aux vibrations : GJB 150.16A-2009, A.2.3.11 le 21^Stclasse Navire
4. Résistant à la pluie : GB 4208-2008 IP67

1.3.6 Paramètre physique

1. Dimension: ≤Φ260mm×360mm (H)
2. Couleur : Gris marine
3. Poids : ≤ 20 kg
4. Tension de fonctionnement : DC24V
5. Consommation d'énergie : ≤450W
6. Installation : le registre n'est pas nécessaire.Le cardan est relié de manière rigide au socle.Le cardan a une ligne de graduation zéro dans la direction de l'azimut.
   1. Composition du système

JH602-28015 EOSS est fourni pour le bateau de patrouille, utilisé pour la surveillance, le suivi et le positionnement des cibles maritimes et aériennes.Pendant que le patrouilleur est en mission, l'état du cardan et la vidéo sont retransmis et affichés sur le logiciel ;les commandes de contrôle sont également envoyées au cardan par un logiciel convivial pour réaliser un fonctionnement et un contrôle en temps réel.
Le système complet est composé d'un cardan, d'un boîtier électronique et d'un logiciel d'exploitation et de contrôle.

1. 1. Cardan

Gimbal est une unité de capteur (armoire optique) esclave d'une plate-forme servo stabilisée par gyroscope à deux axes (élévation et azimut).L'unité de capteur est équipée d'une caméra thermique haute résolution 640 × 512 MWIR avec un objectif à zoom continu de 15 ~ 280 mm et d'une caméra de lumière du jour HD 1920 × 1080, capable de détecter, de reconnaître, d'identifier et de suivre la cible de jour comme de nuit.Le cardan avec socle est installé au-dessus du pont en fonction de l'environnement pratique.
L'interface externe est un connecteur aviation 26 broches.

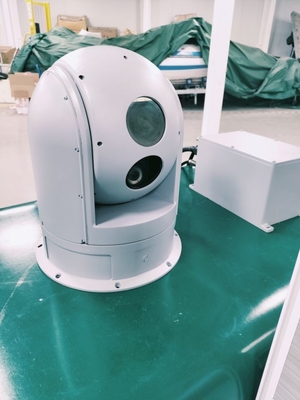

Carte physique

​
